木質吸音板安裝過程圖解

木質吸音板安裝過程圖解

木質吸音板安裝說明:

按照聲學設計要求的聲音大小安裝木龍骨或輕鋼龍骨。
將-001龍骨用自攻釘固定在木龍骨或輕鋼龍骨上(正常600mm間距)。
按設計需要將吸聲玻璃棉放置在龍骨中間。
按圖將-002或-003號扣件安裝在-001號龍骨上。
逐片安裝槽木吸音板,並逐片將扣件和板條壓緊。
直邊兩端請用-003號扣件安裝。
注意事項:
(1)天然木皮飾面,一定會存在一定的色差。故安裝時,應注意顏色和木紋的搭配。
(2)工業產品的合格率在98%以上,屬正常範圍。客戶在安裝過程中,如發現有不合格產品應不予安裝,並及時通知廠家更換免造成不必要的損失。

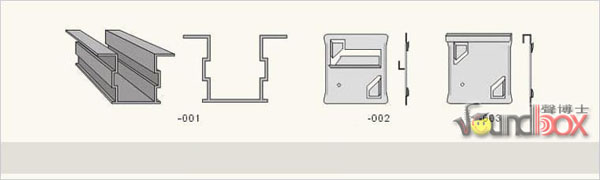

木質吸音板安裝專用龍骨系統安裝示意圖:

木質吸音板安裝過程圖解

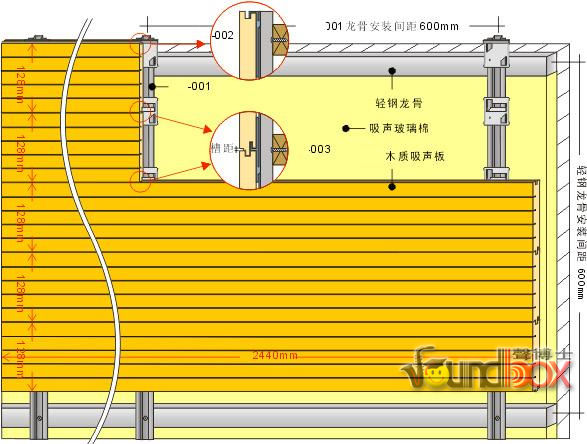

木質吸音板系統安裝立面圖:

木質吸音板安裝過程圖解
