聽音室中的聲學處理(二)

  • 牆體的隔音處理

聽音室中的聲學處理(二)

牆體隔音板(1)

聽音室中的聲學處理(二)

牆體隔音板(2)

牆體是否需要做隔音處理,要根據樓房的建築質量或者說隔音效果而定。一般說來,商品房的建築質量比較好,隔音效果也比較好;而經濟適用房特別是拆遷改造的回遷房,建築質量就參差不齊。一般民宅的承重牆用鋼盤混凝土或實心磚的結構,有較好的隔音效果。問題多出在隔牆採用的輕型空心磚或灰膠紙板,隔音特性只有-25dB~-30dB,多數家庭影院的房間都有一至二堵牆面是這樣的結構。我遇到過建築質量最差的回遷房隔音效果差到鄰居家的電話鈴聲以及通話內容都可以基本上聽清楚!像這樣的牆體就肯定需要做隔音處理。

聽音室中的聲學處理(二)

牆體隔音板(3)

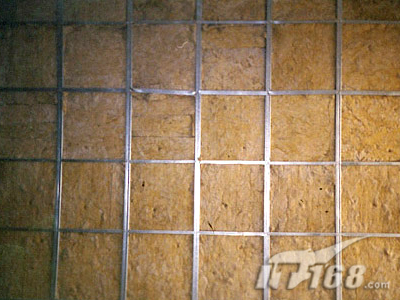

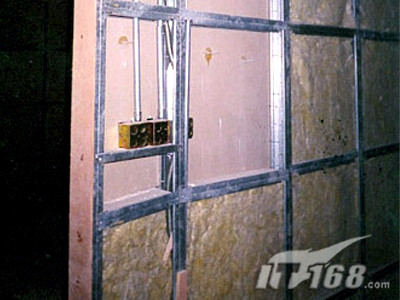

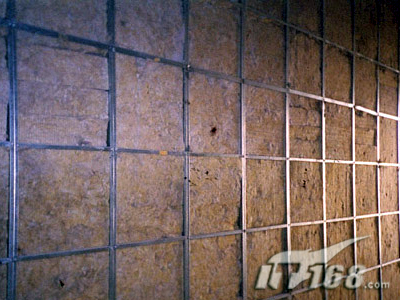

牆的隔聲量與它的厚度及表面處理有關,具體解決的辦法有兩種。一是拆掉原有牆壁,重新打造一堵隔音牆;二是保留原有的牆壁,增加一堵隔音牆。 第一種方法是拆除原有的牆板,在兩側加裝灰膠紙板,並在其間塞滿玻璃纖維。這種方案會有良好的效果。第二種方法是保留原有的隔牆,新加上幾根立柱,構成一堵內中塞有玻琉纖維的隔音牆。想簡單點的,就對已建好的磚牆的兩面均勻地抹上一層水泥,提高它的面密度是最有效而經濟的增大隔聲量的方法。泄漏聲音的縫隙和孔洞對房間的隔聲也有影響,特別對中頻部分的隔聲量影響較大,必須封死。若是輕質牆,也可在其內側增設一道低密石膏板或水泥纖維加壓板(FC)分離牆,以提高其隔音能力。能花大價錢的消費者,還可以在4牆敷設比較昂貴的吸聲板,這樣效果就相當好了!

  • 地板的隔音處理

聽音室中的聲學處理(二)

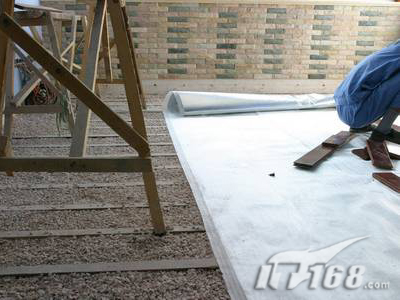

地板鋪設(1)

聽音室中的聲學處理(二)

地板鋪設(2)

聽音室中的聲學處理(二)

地板鋪設(3)

門窗和牆體的處理只能對左鄰右里起作用,但是隔音工程中最難辦的就是樓上樓下!首先是因為樓板的厚度通常都薄於牆體,再就是樓板的面積通常又大於同房間的任何一面牆體面積(也就是說假如客廳的面積是4×6,那麼樓層凈高小於4米的話,就不會有任何一面牆的面積等於或大於樓板的面積),另外上下樓板的隔音處理又遠比牆體的隔音處理難度大,再加上受到樓層凈高的限制以及材料成本的考慮等等,這就使得樓板成為隔音最薄弱的環節和最難處理的地方。

聽音室中的聲學處理(二)

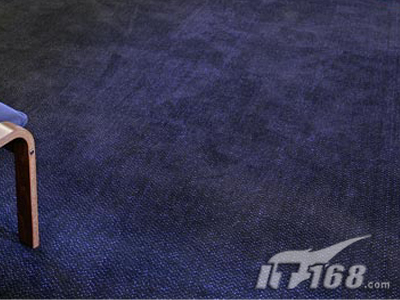

地毯

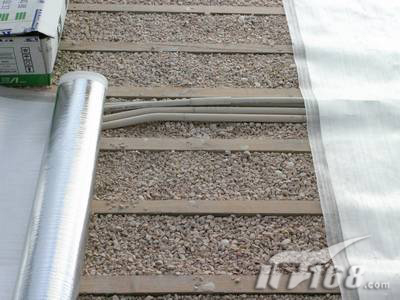

首先來說說地板的處理,比較理想的住宅樓板計權撞擊聲壓級應小於65dB。然而,大量使用的普通10cm厚混凝土樓板計權撞擊聲壓級為80-82dB,樓板隔聲問題比較嚴重,有些網友建議:結構樓板上鋪一層高容重的玻璃棉減振墊層再做40mm厚的混凝土地面,計權撞擊聲壓級可以小於60dB。有些建議地面鋪上河石+沙子,然後上面磨上3cm水泥,接着再鋪地板。固然,如果將木地板架空釘成空腔,會對100Hz以下的頻率有很好的吸收能力,音響的低頻效果會很不錯。而在地板下面鋪上小石子,則正好能填補容易引起駐波和共震的空隙,連空腔木地板的弊端也能克服了。不過這些做法工程就比較浩大,簡單點的可以先用地龍骨埔好格字間放5公分厚的吸音棉,上面再用杉木板鋪好後放8mm厚的地毯。

聽音室中的聲學處理(二)

大芯板

聽音室中的聲學處理(二)

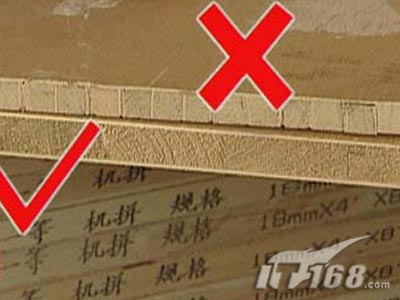

真假大芯板對比

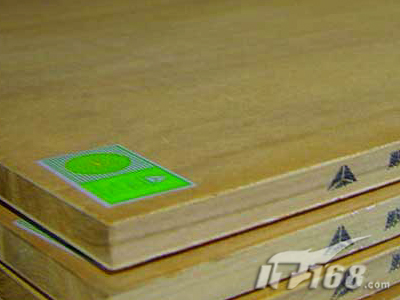

而筆者的看法就有點不同,要想便宜又想不影響樓下,筆者建議裝修的時候先在地板上鋪1-2層大芯板,上面再鋪地板。這樣不但可以不影響樓下,還可以在大芯板層割槽走線,比在牆上開槽容易多了,隔音效果很好。

聽音室中的聲學處理(二)

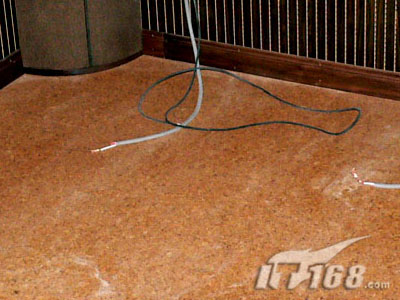

葡萄牙軟木地板(1)

聽音室中的聲學處理(二)

葡萄牙軟木地板(2)

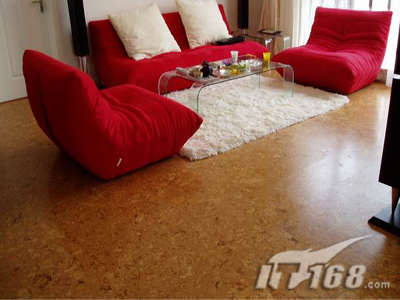

如果有米一點的人,可以在大芯板上再鋪一層夾板,夾板上粘一層葡萄牙軟木地板,隔音效果很顯著,要講清楚的是葡萄牙軟木地板是比較昂貴的!還有,筆者以前還專門請教過網上有名的大俠Epson關於這個問題,E版他也比較推薦葡萄牙軟木地板。由於軟木其獨特的蜂窩狀木質結構,內存大量的空氣,具有極好的彈性和耐磨性,其耐磨性是硬木地板的200倍。顯微鏡下,軟木地板表面是由無數個被切開的木栓細胞形成的小吸盤,減小了腳步與地板的相對移動,增大了摩擦係數,減少了摩擦,達到了防滑的目的,即使地板上有水或油,也不致於使人滑倒。摩擦係數為0.4,達到6級的優秀標準(最高為7級)。1932年,僅有1厘米厚的簡易的軟木地板被用在北京首都圖書館,使用了70多年僅磨損掉0.5mm!由此蜂窩狀的細胞結構成就了軟木地板“天然吸音器”這個美名。最後,鋪完地板后,建議再鋪一層厚的地毯,至少都要3cm以上,這樣就比較完美了。

花的隔音處理

聽音室中的聲學處理(二)

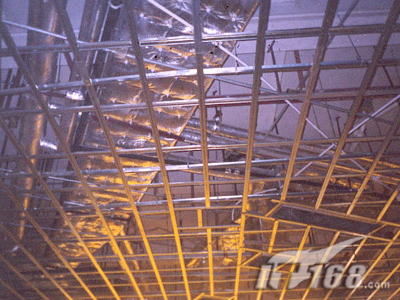

龍骨架(1)

聽音室中的聲學處理(二)

龍骨架(2)

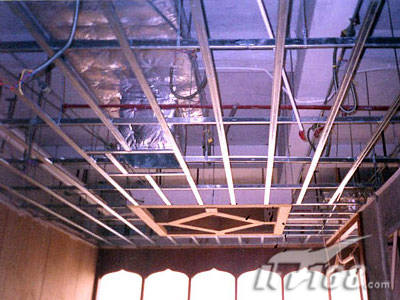

使用低音炮的時候,如果樓上還有鄰居,那低音炮對樓上鄰居的影響可能會比樓下更大!同時天花板也是最難處理的了,也是影院工程的重點。不少人在裝潢時想做吊頂,但吊頂材料選購比較薄,尤其是三夾板更容易引起共振。現在一般人的處理方法就是可用輕質石膏做表面凹凸不平的曲折的板材裝於天花頂,這樣不易引起反射,又不降低房間的實際高度,而且比較省錢。當層高超出3米的時候,可用均勻鑽孔的輕質石膏板(一種專用的穿孔吸聲板材)與表面凹凸不平的石膏鑲嵌而構成,既美觀又兼顧建聲。有些朋友還通過龍骨、超細玻璃、夾板做一個平面吊頂,同樣成為一個薄板共振吸音裝置來滿足建聲效果。不過筆者覺得,一般來說,天花板最好也是吸音與隔音兼具。而且要想更好的隔音,最好就是用專業的隔聲材料做專門的隔音吊頂。 步驟如下:

準備材料:天花吊頂專用吸聲板和隔音板。

1.在頂上釘入密集牢固的龍骨架,防止共震而引發異響。

2.輕鋼龍骨的立面尺寸為18X26X300mm。

3.用金屬套鉤(直徑為4mm)懸吊輕鋼龍骨。

4.將吸聲板安裝到吊頂龍骨架上,再用45X38mm鎖定鋼夾夾穩。

5.在吸聲板上覆蓋吸聲玻璃棉,規格為:厚度50mm,密度32kg/平方米,長度尺寸1200X600mm。

6.然後再在吸聲板上鋪上專業隔音板.

值得一提的是吊頂所用的材料,價格比較貴,隨便一做就是一兩萬,所以預算要足。

  • 低音炮的隔音處理

聽音室中的聲學處理(二)

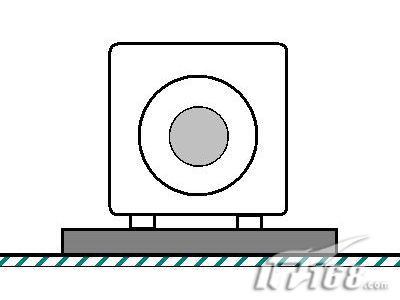

低音炮隔音示意圖

聽音室中的聲學處理(二)

低音炮墊花崗岩板(1)

聽音室中的聲學處理(二)

低音炮墊花崗岩板(2)

為什麼低音炮要單獨提出來處理呢?因為低音炮發出的低頻由於波長的關係,繞射能力很強的,而且低音炮的低頻震動力很強,能夠直接在樓層地板中傳播,還有聲音在固體中的傳播速度大大高於在空氣中的傳播速度,而衰減量大大低於在空氣中的傳播,所以頻率越低傳播能量就越強,例如傑士的KSW 15低音炮的聲壓可以超過波音747着陸時的聲壓,故此不做好堅實的措施,怎樣抵擋得住呢?

聽音室中的聲學處理(二)

減震橡膠塊

聽音室中的聲學處理(二)

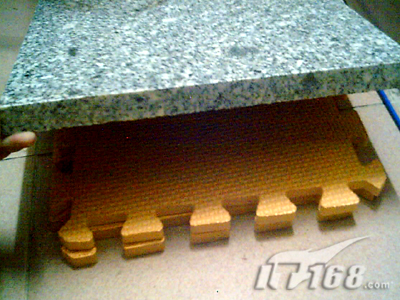

花崗岩底部墊海綿

聽音室中的聲學處理(二)

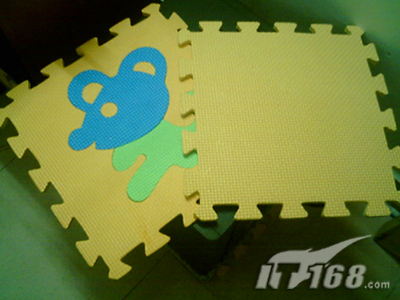

兩種兒童拼圖用的海綿墊比較

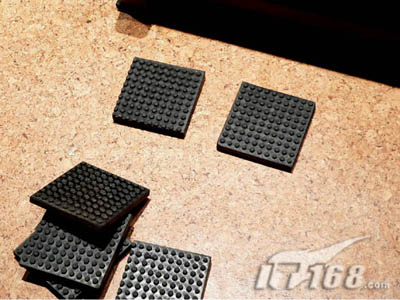

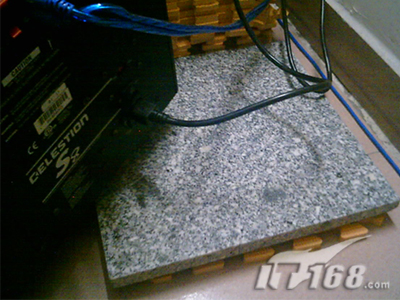

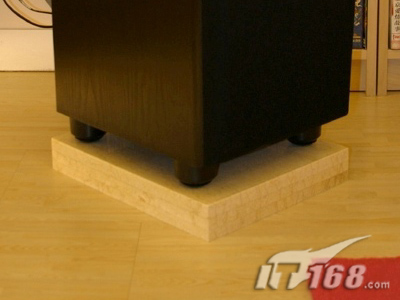

現在普遍的發燒友的做法都是給低音炮墊上4CM以上厚度的花崗岩板,因為花崗岩板的質量慣性能吸收低音炮的部分震動能量,再在花崗岩板與地板之間再墊上柔性緩衝層如橡膠/地毯等,這樣就能避免低音炮與地板直接耦合,能有效隔絕低音傳遞到樓下,就會大大減少對樓下住戶的影響。同時,低音炮墊上花崗岩板對音質的提高有幫助。其中減震橡膠塊,絕緣材料店有售,每件4元,或者可以在花崗岩板下面墊兒童拼圖用的海綿墊,而且最好選沒拼圖的墊,才5角一塊!便宜而效果不錯!

總結:誠然,如果隔音不好,在家使用常怕聲音太響傳出去擾鄰,又只能把音量放小,這時激越的情感和動態較大的音樂效果就打折扣。這些都是發燒友最頭痛的問題。筆者在這裡總結了多方面的經驗,希望能夠幫助大家緩解一下這些難題,當然,以上這些都只是多種方法中的幾種,目的是先拋個磚,望各DX繼續支招。

對任何沒有聲學處理過的房間來說,房間尺寸就是決定駐波產生的絕定因素。

聽音室中的聲學處理(二)

來看看一個公式:340(米)/距離(米)/2=駐波頻率

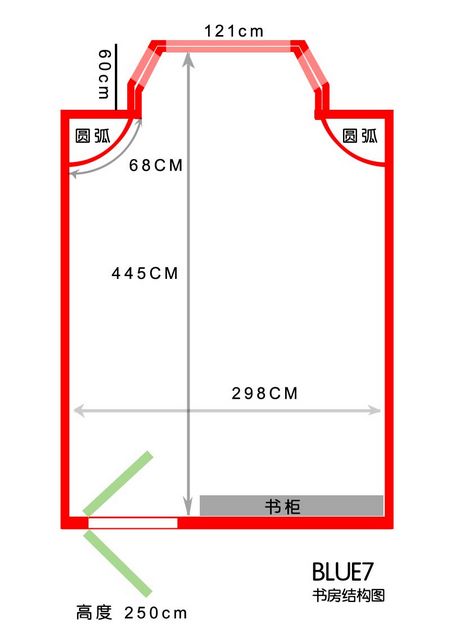

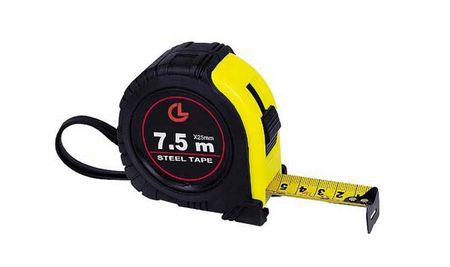

340是聲速,距離就是你房間2面牆之間的距離,除以2是因為駐波的發生是半波。下面來看看我的聽音室的圖紙

聽音室中的聲學處理(二)

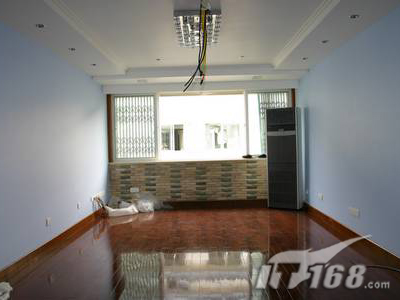

大家可以看見,一個房間面積最大,最多的部分有3處:前後、左右、上下。那麼按照我測量的距離,用上面公式來計算下我這個屋子裡面最可能發生駐波的頻率:

前後:340/4.45/2=38HZ

左右:340/2.98/2=57Hz

上下:340/2.5/2=68Hz

同時我們還應該知道,駐波還會在倍頻處發生,因此

38 HZ 76 HZ 152HZ………

57HZ 114HZ228HZ……….

68HZ 136HZ272HZ……….

聽音室中的聲學處理(二)

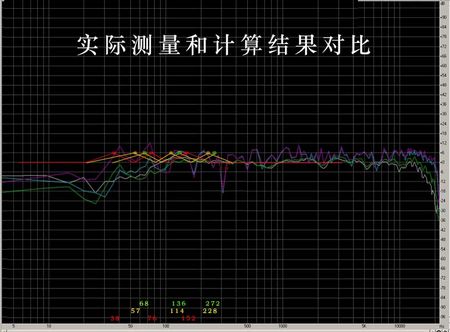

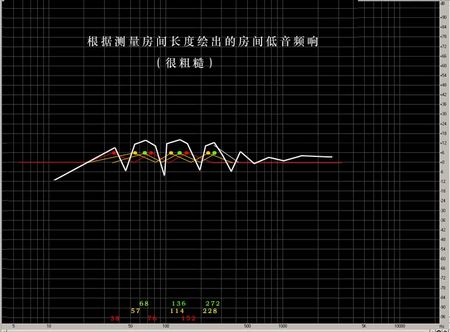

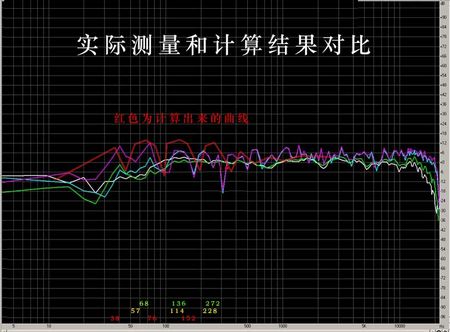

接下來把昨天測量的東西拿來看看。緊張哦,我自己都不知道準不準哦,順便說一下,所有駐波點的增益我都設成6dB。

聽音室中的聲學處理(二)

聽音室中的聲學處理(二)

這個看得更清楚,各個頻率看了一下現在的溫度,14度,昨天應該和今天一樣可以排除溫度的影響。這個測試結果其實讓我很不舒服。

因為我的視聽室的的裝修注意了中高頻的吸聲(我當時要求是語錄室,人聲錄製為主,所以可能人家沒處理低頻),還有混響時間的控制。而目前來看,筑波並沒有有效控制,而且相當厲害。測量結果也看得出來,至少有正負10分貝的差距,所以這個聽音室要想成為一個完美的空間,還需要和駐波做長期艱苦卓絕的鬥爭阿。

下一步的打算:

仔細觀察了一下實際的曲線,房間左右的距離影響在駐波的57Hz不是很明顯,因為從我房間左右都擺放了桌子和柜子,的確消除了一些影響。前後的駐波影響比較厲害,不過不是很擔心,因為測試的時候,音箱是放在中間的,這樣相對來說,房間長度影響就厲害了點,我以後要在窗戶的凹陷處放一台34-36寸的16:9大電視,連上下面的機櫃,並且在聽音室另一面放一張布藝沙發,應該能消除一些長度的影響。

應該說在前面的調整前提下,空間擴散會好一點,最後再根據調整后的頻響去做幾個2次餘弦擴散板,放在天花板和四牆,相信整個屋子的頻響可以控制的不錯。

永田氏的口袋型共鳴器(低頻陷井)

L=Q/4-A/2 , L=共鳴器的高度, Q=波長 Q=V/F V=340 , A=共鳴器邊長

永田氏的口袋型共鳴器為正方形平面之長矩形箱體,底面不封板,四個角落長

四支30CM高的腳,可由六分MDF板製作,放於角落,其實就是像喇叭箱體底面不封板長四支腳而已。

F0=81.3HZ Q=340/81.3=4.2

設箱體邊長各為50*50cm, A=0.5

L=4.2/4-0.5/2=0.8 , 總高=0.8+0.3=1.1m

F0=駐波頻率

補充:由於我的屋子後來放進去一個大柜子,大小是60x60x90,放在窗戶下面正好墊着中置音箱,根據低頻陷阱的計算,剛好是能夠消除60-70 HZ左右的低頻,所以後來我的屋子的測量曲線有變化。63左右吸的太厲害,我用均衡還補上去2dB。

家用聽音室應當既有性能良好的聲學效果,又是裝飾美觀、氣氛溫馨的起居室。為此,提出幾條裝修建議。

1、門窗處理

處理門窗的目的是隔聲、吸聲和防塵。

許多噪聲是經過門、窗進入室內的。良好的木質門,關嚴以後可使室內噪聲級降低(10-20)db.若再將門框周圍貼滿密封膠條,總計可降低噪聲級(14-18)db。

若室外聲音嘈雜,建議安裝雙層窗戶。一般起居室窗檯的寬度約(12-15)cm,可再窗檯邊緣加裝一層玻璃窗,起到防塵、防噪、保暖的作用。雙層玻璃窗戶可降低室外噪聲(14-18)db;若再貼滿密封膠條,可降低(18-20)dB。若條件允許,可安裝鋁合金窗,做成推拉式,節省空間,使用方便,不易變形,密封性好,其性能優於鋼窗。

若家庭已安裝空調器,空調管道是進分風口,也是噪聲入口;若已安裝電視機室

天線,天線入端也是噪聲入口。應當對這些管道極其接口進行消聲處理。

窗帘、掛帘和壁毯等是重要的吸聲物,又是比較精美華貴的裝飾品。採用絲絨和平絨作掛帘、窗帘的材料,可減少聲波的反射和玻璃窗的共振。平絨做的窗帘吸聲係數為0.31-0.47,中長纖維做的窗帘吸聲係數為0.15-0.27,而雙層絲絨做成的帷幔吸聲係數最大,可達0.69-0.82。

2.室內各側面處理

應對地面進行隔聲、吸聲處理。最好鋪設地毯,它的吸聲、隔聲效果比較理想。通常,普通華纖地毯約為0.5-0.71,而真正羊毛地毯的吸聲係數約為0.68-0.82。架設木地板比較好,若限於條件而改貼木條也可以。木質地板的吸聲係數約為0.03–0.05.有時人們願意貼鋪塑料磚或瓷磚,它們的吸聲和隔聲性能較差,塑料地板吸聲係數為0.02=–0.04,水磨石場面吸聲係數約0.01–0.03.

天花板也是引入噪聲的重要途徑。那些質量較差,樓板較薄的天花板容易傳輸房頂,美麗而隔聲,對房間高度影響很小。

還要對四面牆壁進行處理。普通牆壁是干抹灰的磚牆,它的吸聲係數很小,約為0.02–0.04可以把四面牆做成木牆;或者做成木牆裙,高度取(0.8–1)m,牆裙離牆面應保持一定距離,勿小於4cm,在板牆之間形成空腔,可增加低頻吸聲效果。木牆裙的具體做法可有許多種,用戶還可以自己創造更新的作我就來將牆 壁改7裝成波浪式,圓弧式,補丁式等等,可以更明顯地改善窒內聲學條件。

通常牆面多刷白或噴折灰,噴乳膠漆,彩色噴塗或其它塗料,它們的吸聲效果差不多。又條件者可在牆面牽挂裝飾布,壁布距離牆(3-5)cm 為宜。這種壁布即可加強吸聲作用,又可以美化居室。

3、室內傢具的擺設

(1)典型數據

許多家用聽音室即可欣賞音樂,又可接待客人,要做到視聽享受與美學的統一。目前普通房間高度都比較低矮,僅為(2.4-2.8)m,為了兼顧聽音效果,應使長、寬之接近於1.7:1為佳。一般聽音室的面積大於15平米,以便重放立體聲時,使兩音箱間距約為(2-2.5)m左右,利於展開立體聲像群。

(2)擺設技巧

室內傢具的擺放應當力求使用方便和居室美觀大方。擺設傢具時,盡量不取對稱型,以防止聲染色。室內勿放置引起振動的物品,如金屬畫、殼薄質輕的陳列品等,它們的振動將影響放音效果。

房間內擺放組合櫃、卧室櫃、大沙發等,對改善吸聲效果很明顯,特別對改善低頻效應尤為明顯。一般居室不能安裝穿孔板諧振腔,因而不便於吸收低頻。擺放衣櫃后可以克服這個缺點。

玻璃窗掛厚窗帘,牆壁掛壁毯,地面鋪地毯,床上鋪床罩等,都可以改善聲學條件。掛帘對低頻的透射性能較好,而玻璃窗對低頻的吸聲性能較好,它們之間具有互補作用。

(3)混響時間微調

室內混響時間應當控制在一定範圍內。若混響時間過長,聲音有拖尾、回聲、可以通過鋪設地毯、掛裝飾簾等辦法來增加吸聲量,甚至室內擺設布娃娃、絲絨玩具、花草盆等,都可以改善吸聲效果。若室內混響時間過短,聲音乾澀,應當增加反射面,可以掛玻璃鏡、掛大型玻璃鏡框的圖畫等,來改善室內音質。

改善音質的辦法還很多。例如室內懸挂各種吊燈,牆面粘貼字畫或掛工藝品等,不僅美化環境,還可改善反射特性。有的發燒友在室內擺放了書架,在書架上放滿了大小不一的書籍、雜誌,或者CD唱片、模擬唱片等,這些物品對聲波具有吸收性、反射性、礦散性;在書架各層防置大小不同、寬度不同的書,可產生不規則的表面。對於那些不易處理的大面積的反射牆面,試着擺放這種書架,也能改善聽音效果。總之,通過各種調整措施,最後讓人們聽到揚聲器發出動聽和諧的聲音為準。
